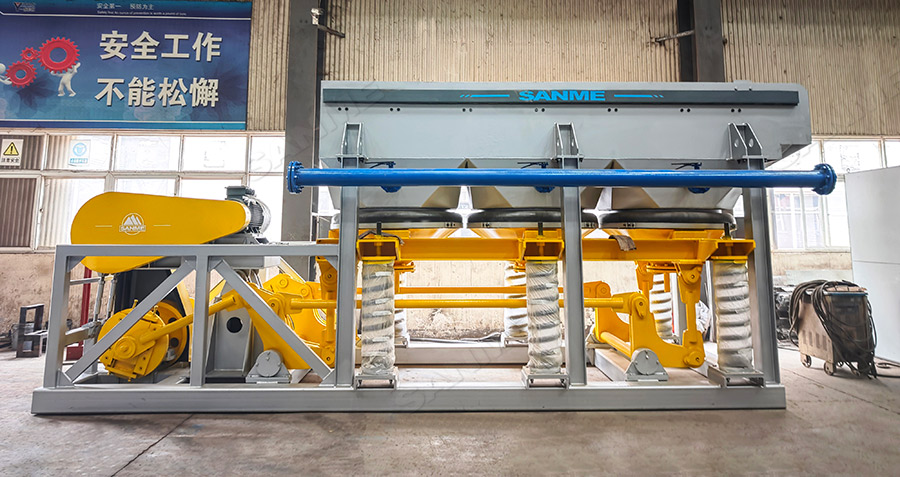

Отсадочная диафрагмовая машина SMTJ предназначена для гравитационного разделения материалов различной крупности по плотности в пульсирующем водном потоке. Оборудование применяется для обогащения угля, металлических руд, хвостов, песчаного и минерального сырья.
Производительность: до 50 т/ч
Крупность питания: 0–36 мм
Расход воды 250–280 т/ч
Материал: уголь, металлические и неметаллические руды, хвосты, песчаное и минеральное сырьё.
Отсадочная диафрагмовая машина SMTJ разделяет материалы по плотности в пульсирующем водном потоке. Машина применяется при обогащении угля, металлических руд, хвостов переработки, песчаного и минерального сырья.
В рабочей камере восходящие и нисходящие импульсы воды разрыхляют слой материала. Более плотные зерна перемещаются в нижний слой и выводятся как тяжёлый продукт. Частицы меньшей плотности поднимаются выше и удаляются отдельно. Непрерывная подача, регулируемая водная пульсация и раздельная разгрузка продуктов обеспечивают стабильную работу. Модель SMTJ50C применяется для предварительного обогащения, а SMTJ25X — для тонкого обогащения.

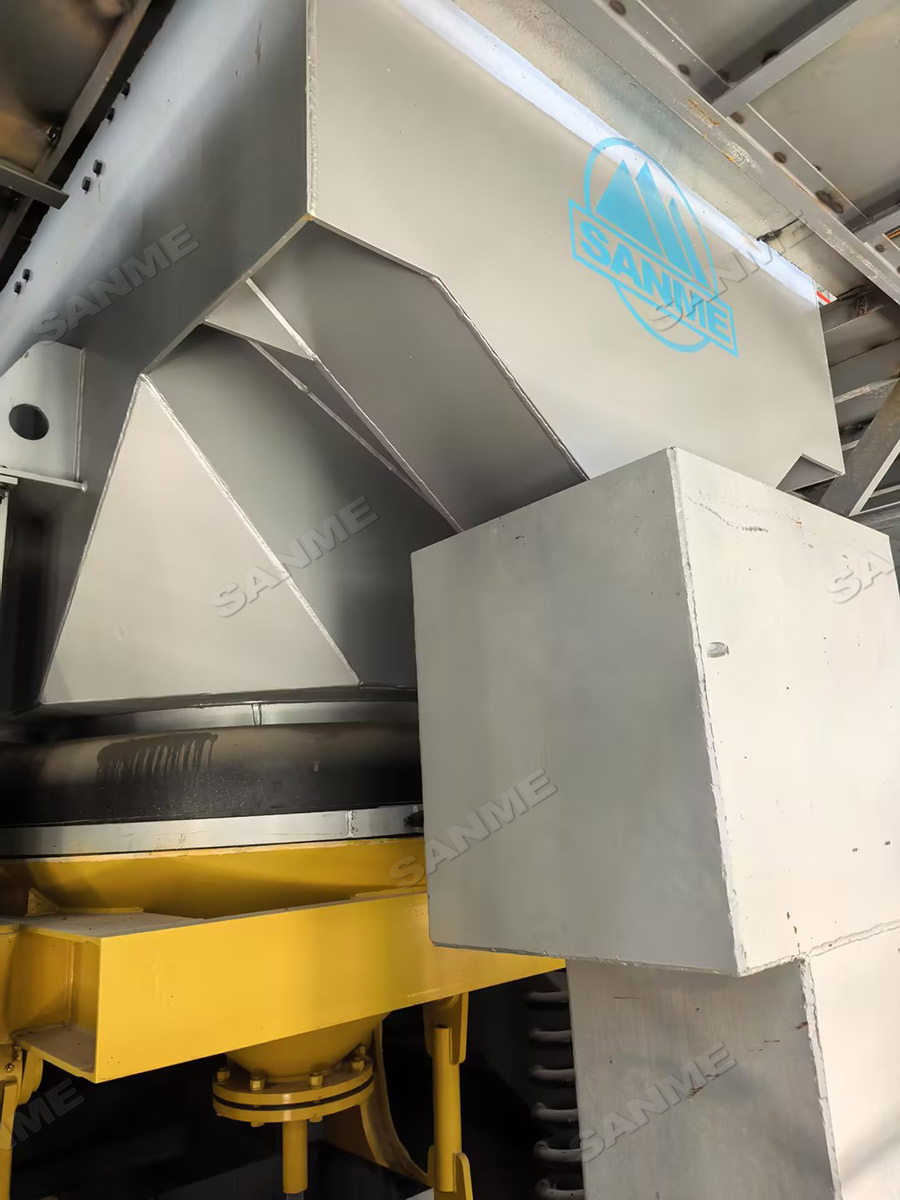

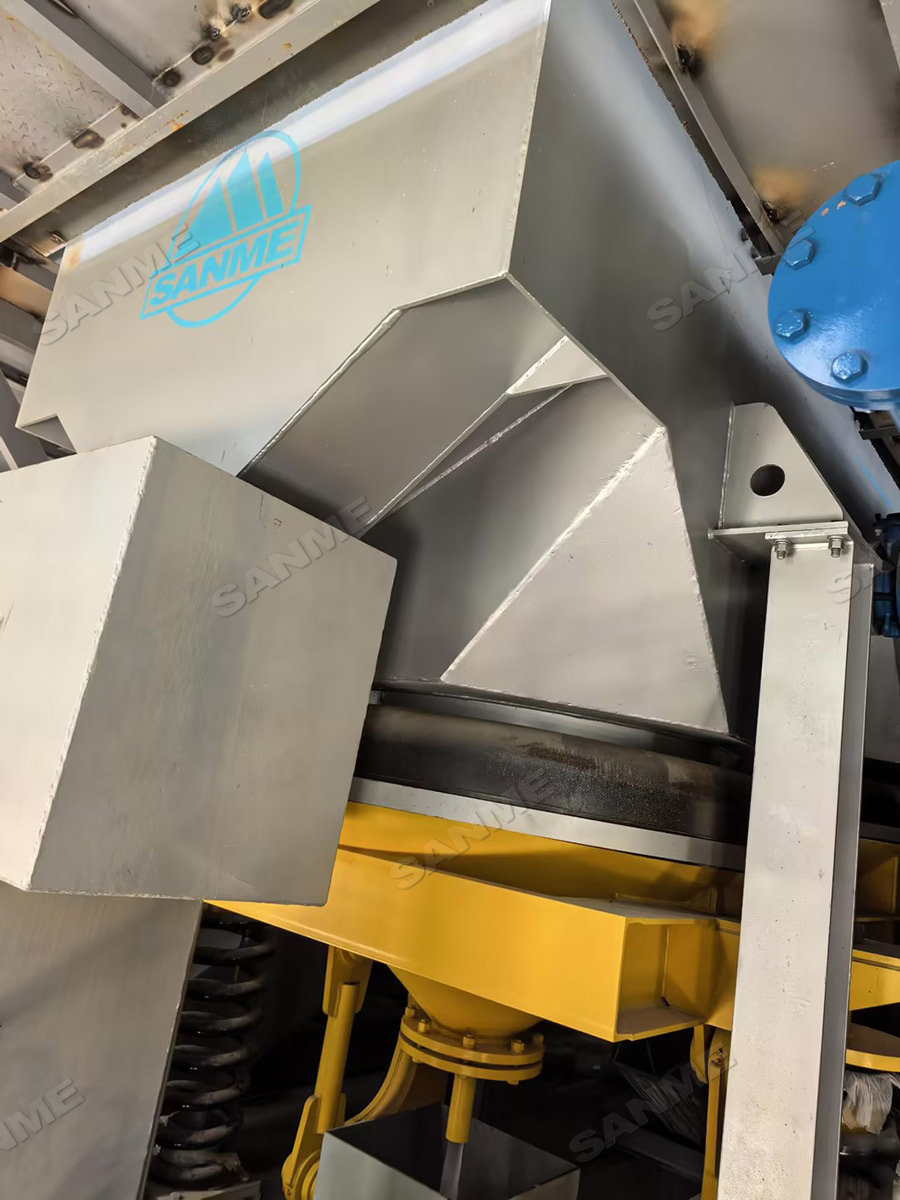

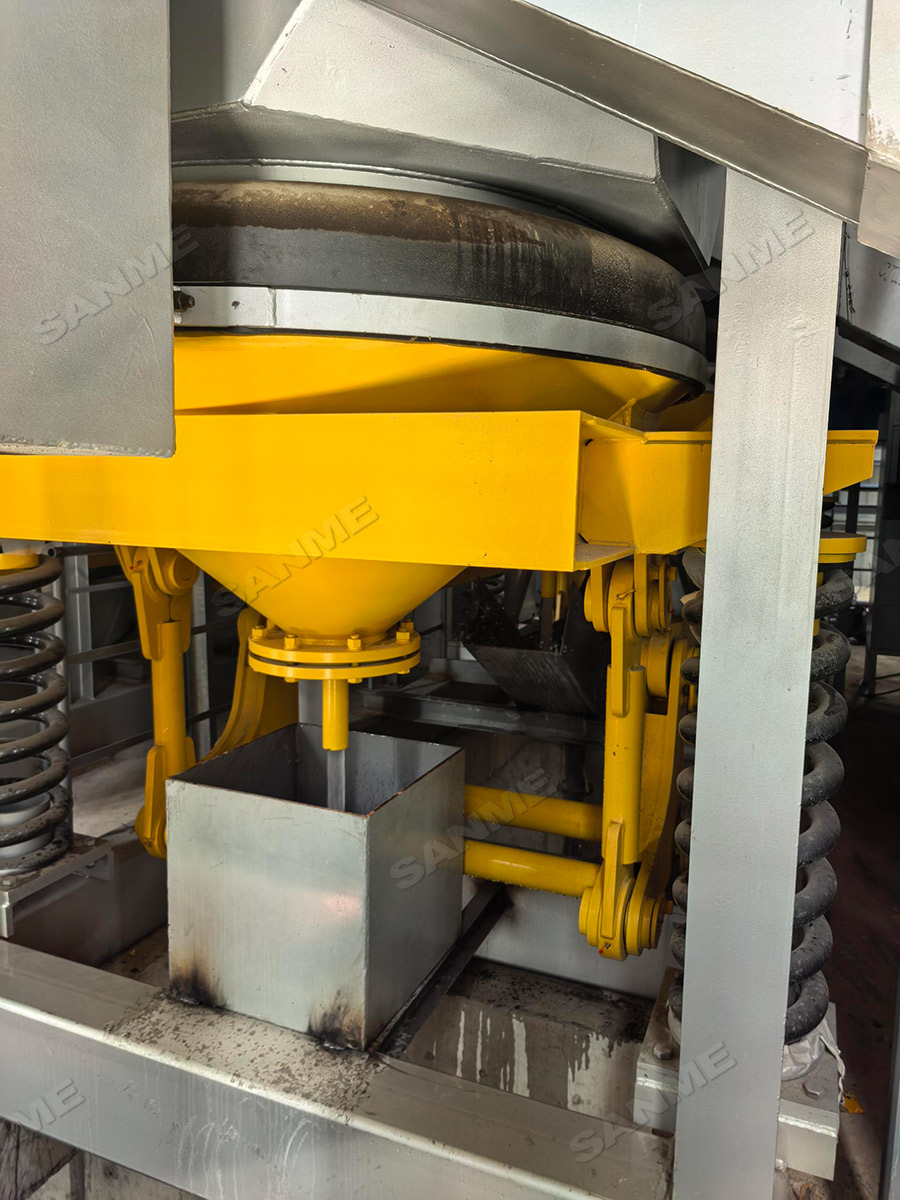

Диафрагменный узел формирует устойчивые восходящие и нисходящие импульсы.
Более плотные зерна перемещаются в нижний слой, а лёгкие — в верхний.
Конструкция рассчитана на непрерывную подачу сырья и одновременный вывод двух продуктов, что обеспечивает стабильную производительность линии.
Простая механическая схема привода обеспечивает гравитационное обогащение при умеренной установленной мощности.

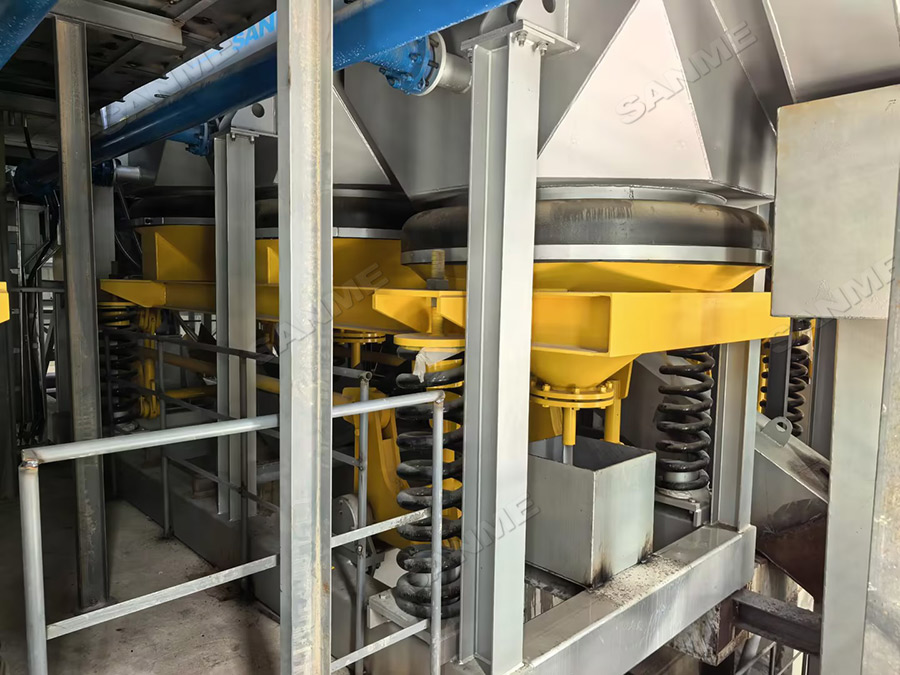

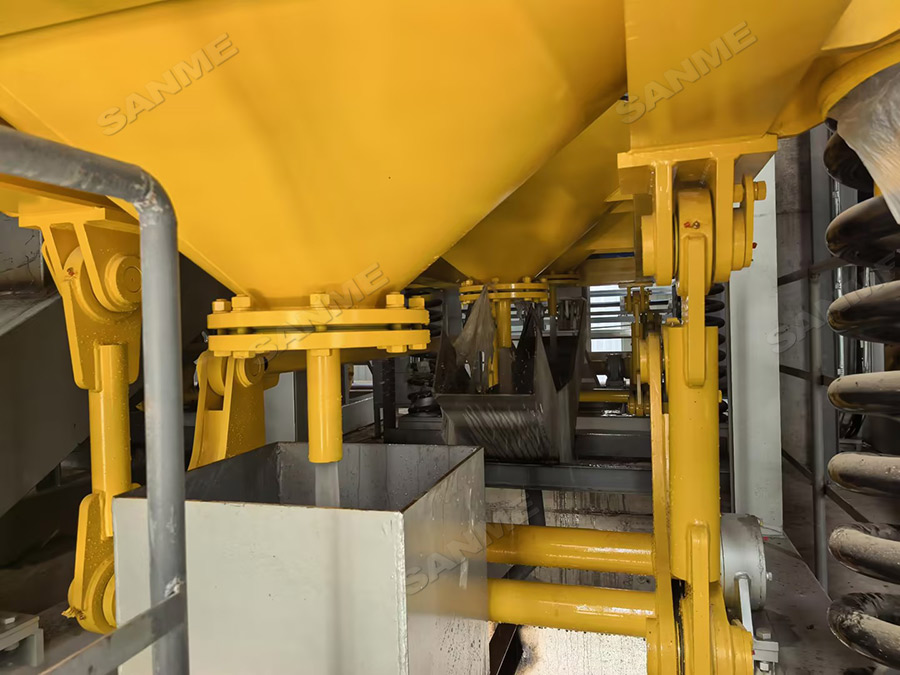

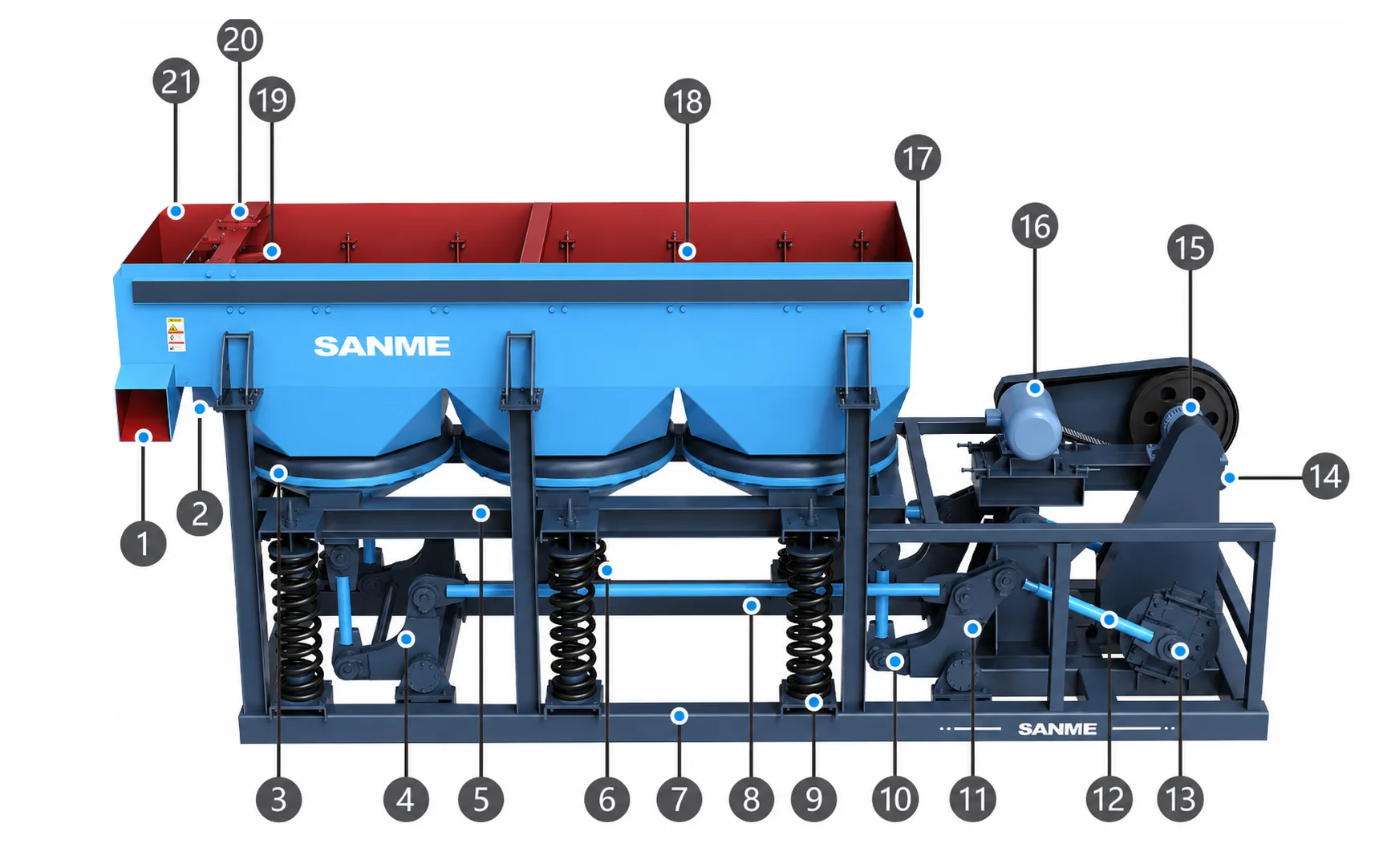

Открытая компоновка рамы и доступность привода, тяг, пружин и разгрузочных элементов упрощают осмотр, регулировку и техническое обслуживание.

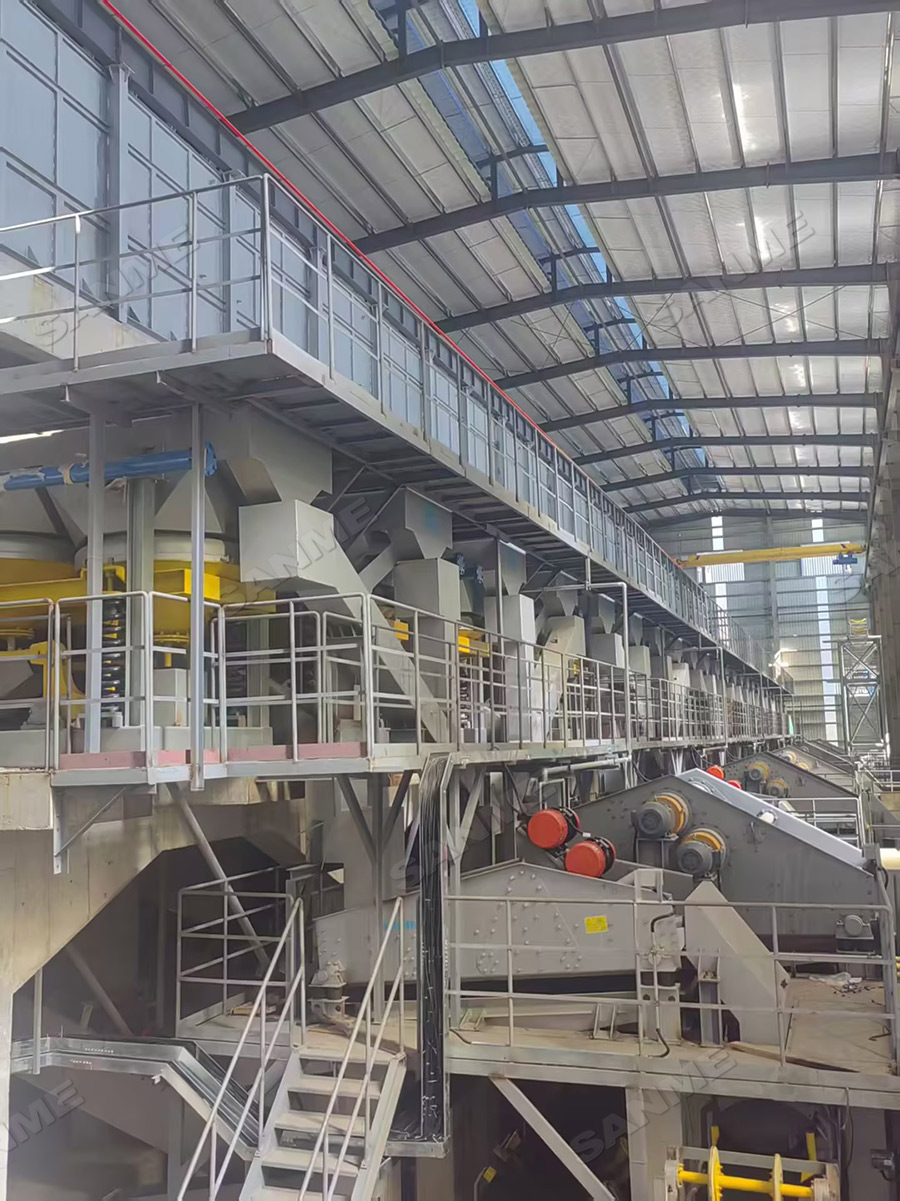

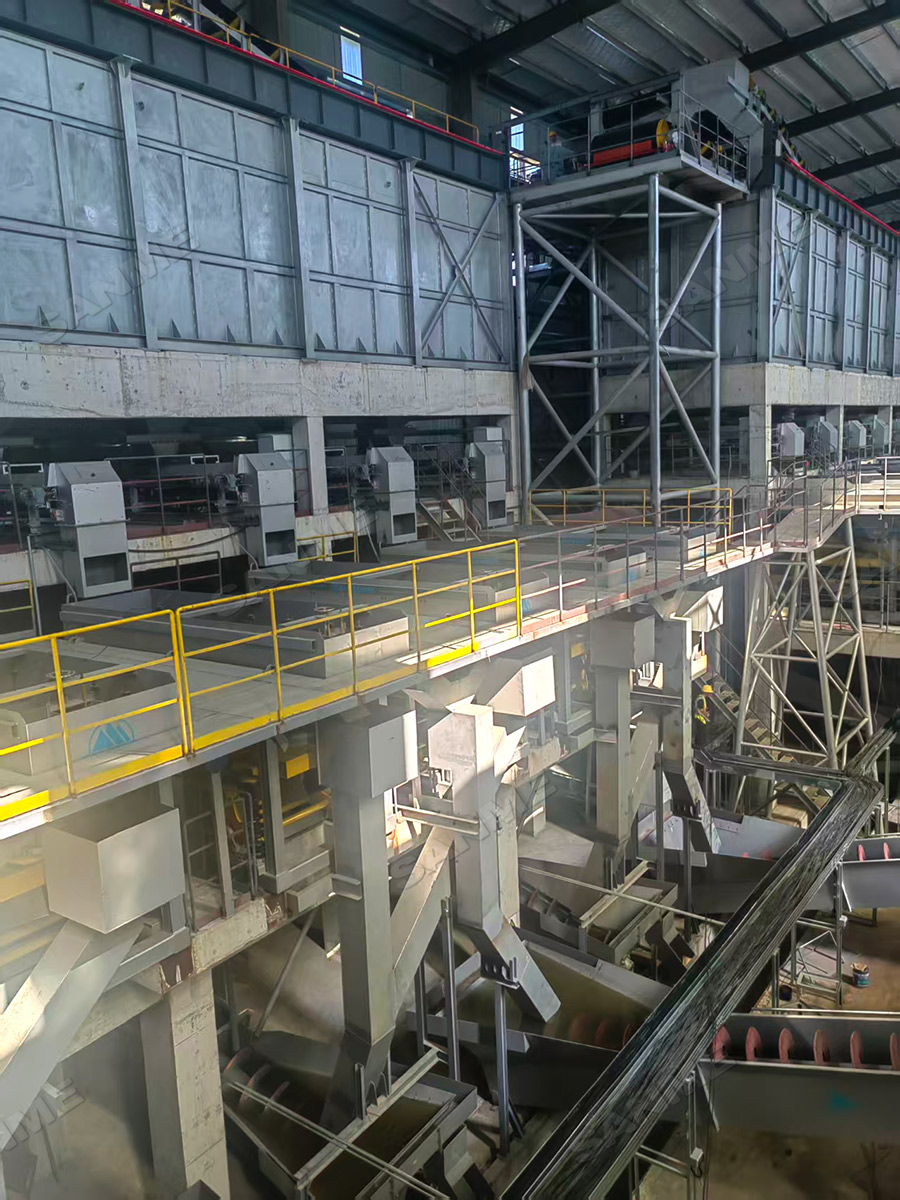

Небольшая занимаемая площадь облегчает установку SMTJ в составе стационарных и мобильных обогатительных комплексов.
Машина перерабатывает уголь, металлическое и неметаллическое минеральное сырьё различного гранулометрического состава и применяется на разных стадиях обогащения.
Рама, опоры, приводные тяги и разгрузочные элементы рассчитаны на длительную работу в контакте с абразивной пульпой при регулярном техническом обслуживании.
Модель SMTJ выбирают по крупности питания, требуемой производительности и задаче обогащения. SMTJ50C предназначена для предварительного, а SMTJ25X — для тонкого обогащения. При проектировании учитывают плотность и гранулометрический состав сырья, требуемые показатели разделения, расход и качество оборотной воды. Табличные данные носят справочный характер. Параметры для конкретного проекта необходимо подтвердить у инженеров SANME.
