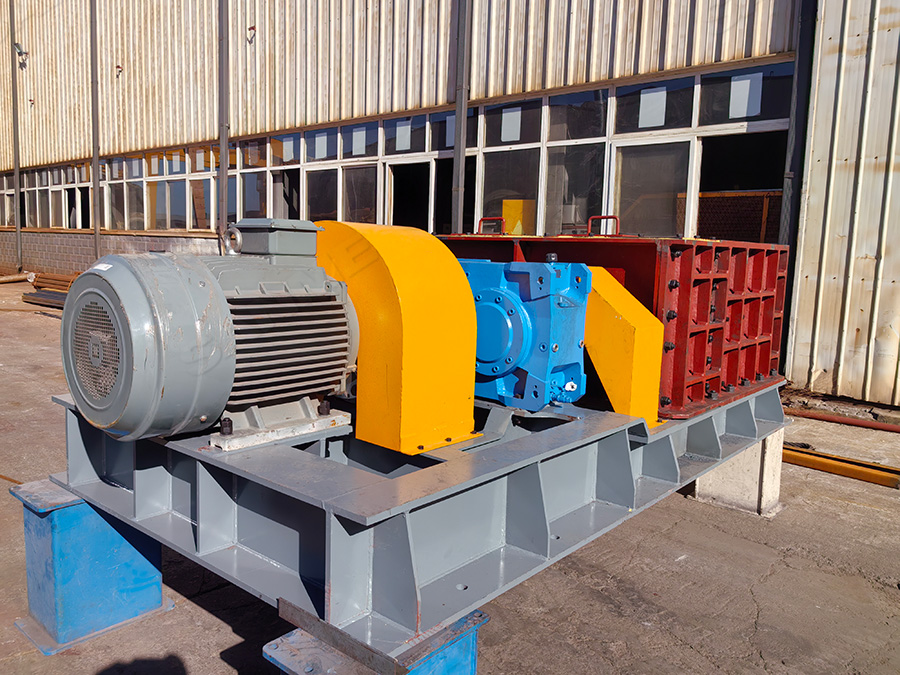

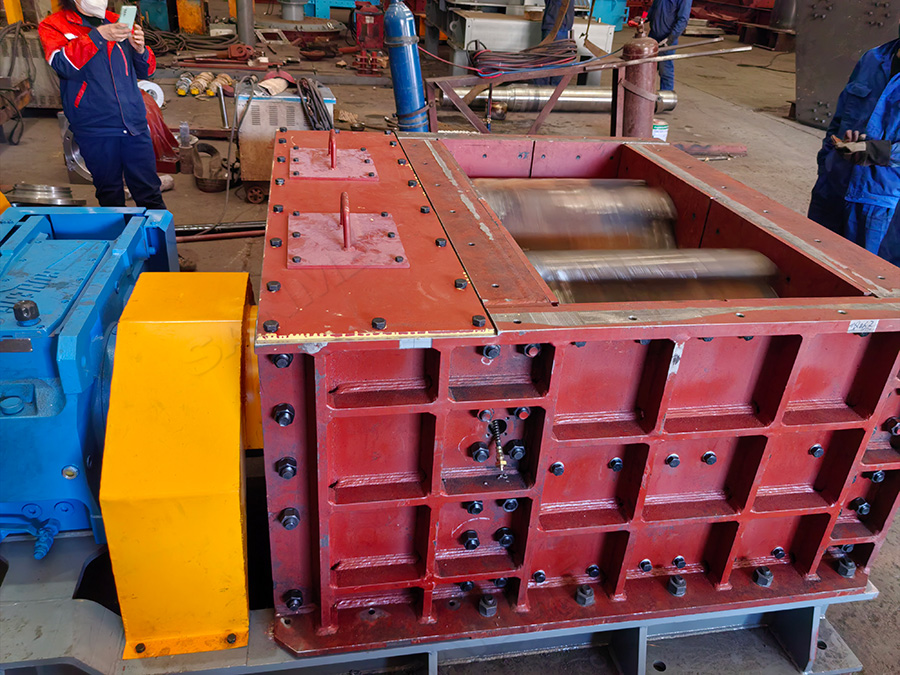

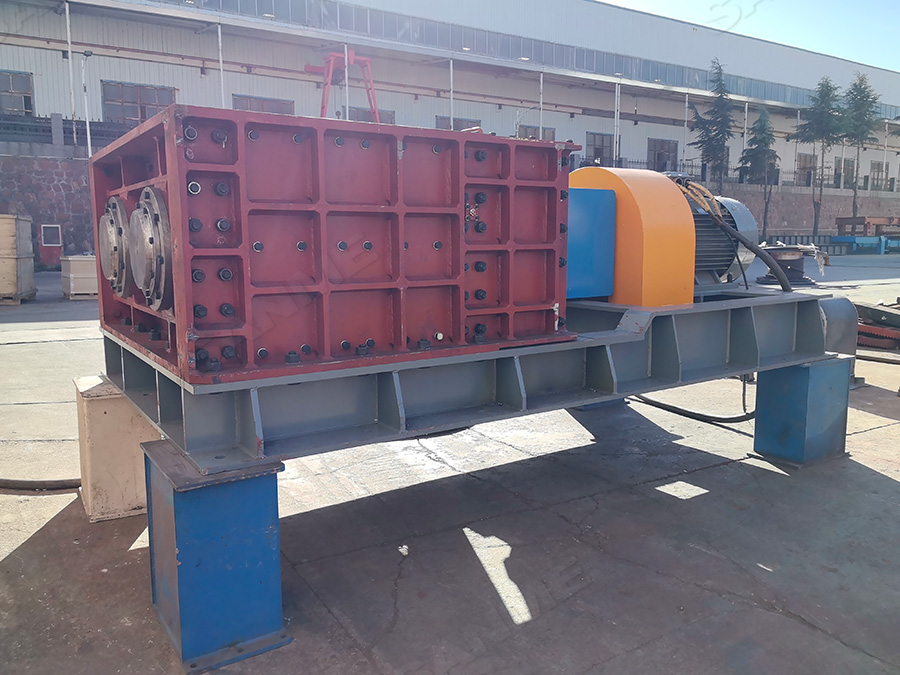

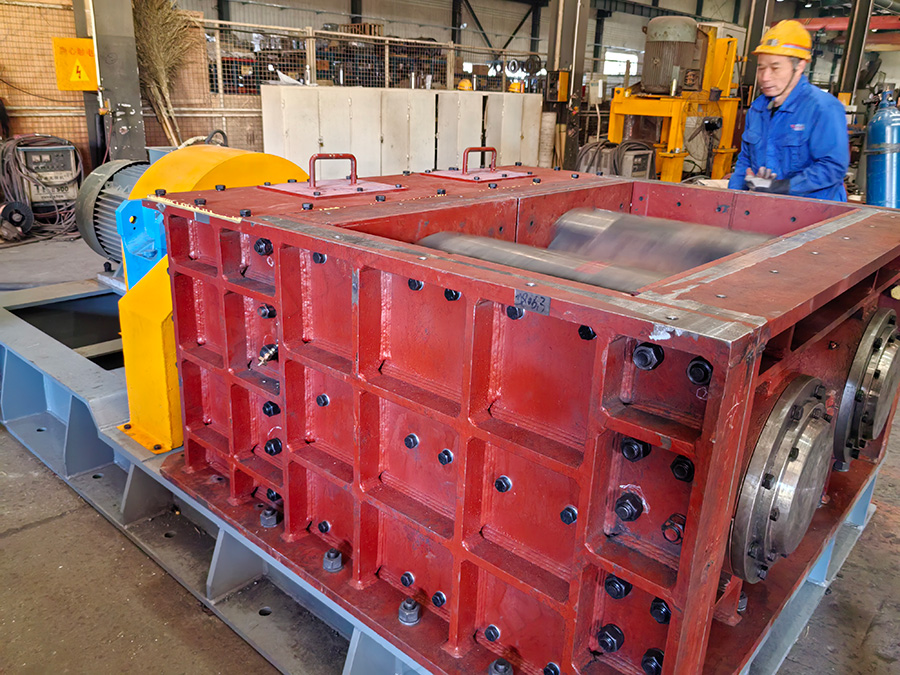

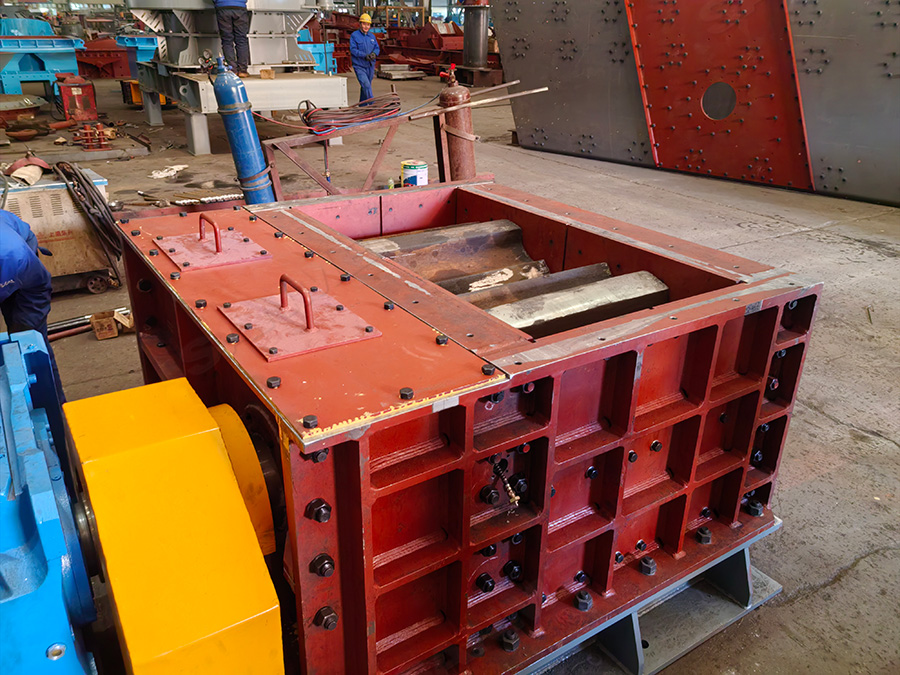

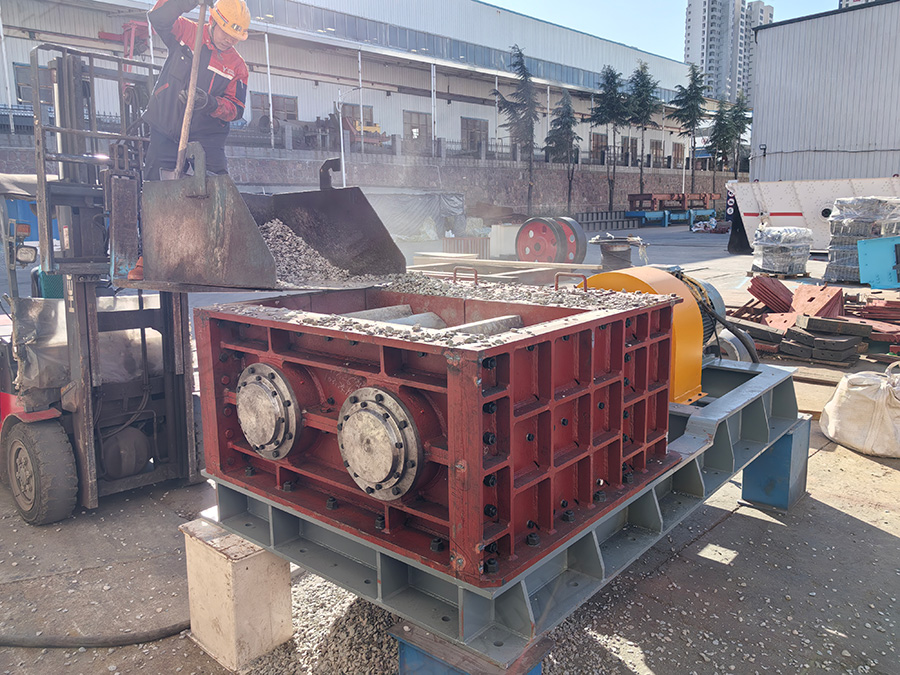

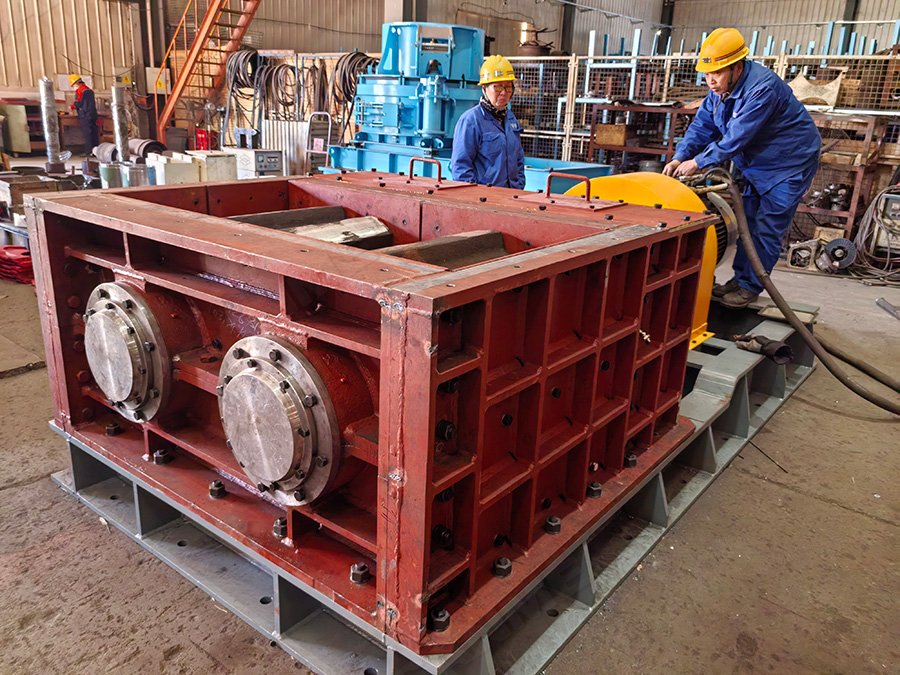

Зубчато-валковая дробилка-грохот SMTR

Зубчато-валковая дробилка-грохот SMTR совмещает дробление и грохочение угля, вскрышных пород, руд и нерудных материалов. Износостойкие зубчатые валки раскалывают материал сдвигом, обеспечивая высокую производительность, равномерный продукт и малое переизмельчение.

Производительность:
до 15000 т/ч

Крупность на входе:
до 1500 мм

Мощность двигателя:
до 1400 кВт

Материал дробления: уголь, кокс, глина, известняк, гранит, вскрышные и пустые породы, руды.

Зубчато-валковая дробилка-грохот SMTR

Производительность:
до 15000 т/ч

Крупность на входе:
до 1500 мм

Мощность двигателя:
до 1400 кВт

Материал дробления: уголь, кокс, глина, известняк, гранит, вскрышные и пустые породы, руды.

Описание зубчато-валковой дробилки-грохота SMTR

Дробилка-грохот SMTR применяется в угольной промышленности, металлургии, добыче металлических и неметаллических полезных ископаемых, производстве цемента, керамики и строительных материалов.

Машина одновременно выполняет дробление и грохочение. Специальные износостойкие зубчатые валки захватывают, раскалывают и разрушают материал под действием растягивающих и сдвигающих усилий. По сравнению с традиционными низкоскоростными валковыми дробилками SMTR отличается высокой пропускной способностью, малым переизмельчением, небольшим выходом негабарита, равномерной крупностью продукта и низким уровнем шума.

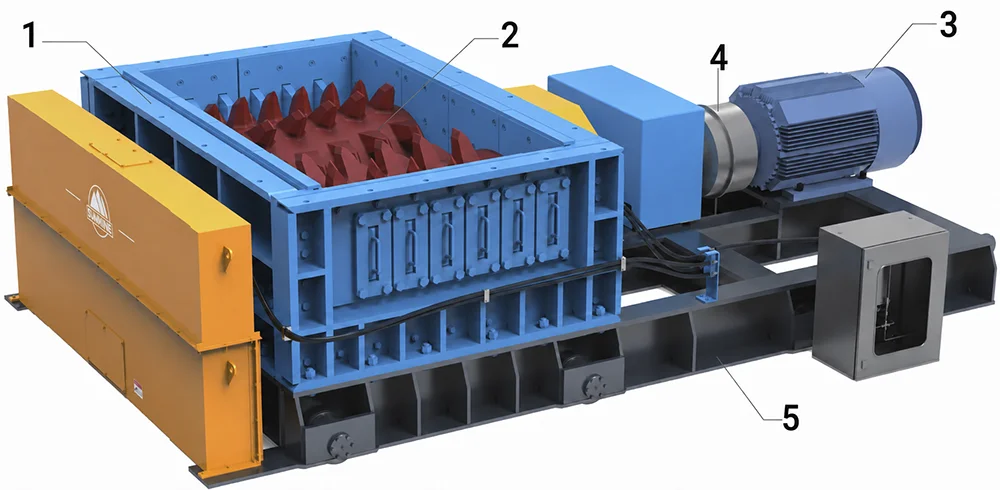

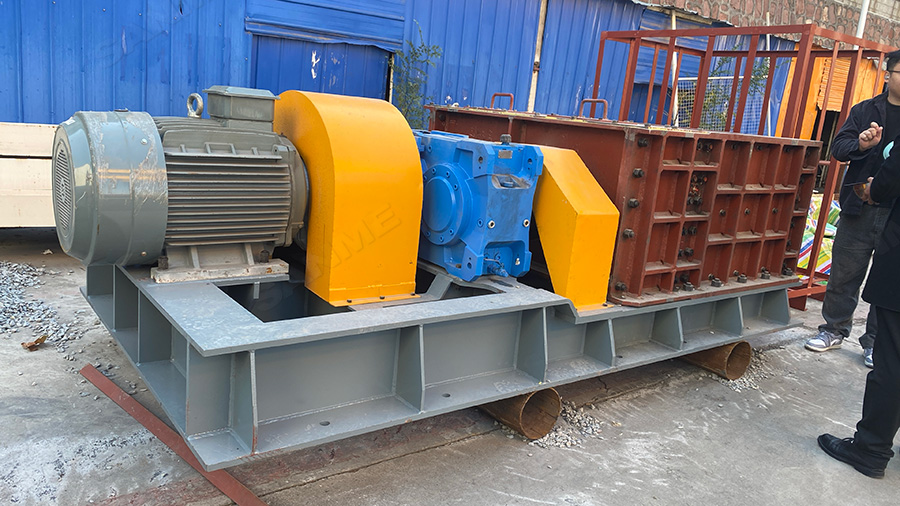

Устройство зубчато-валковой дробилки-грохота SMTR

Корпус и загрузочная камера
Высоколегированные износостойкие зубчатые валки
Привод с электродвигателем
Гидромуфта
Опорная рама

Особенности и преимущества

Эффективное дробление и грохочение

Зубчатые валки одновременно захватывают, раскалывают, дробят и грохотят материал. Машина обеспечивает высокую пропускную способность и небольшой выход негабарита.

Низкий уровень шума и устойчивая работа

Низкая частота вращения уменьшает вибрацию и шум, снижает динамические нагрузки и способствует увеличению ресурса подшипников и валов.

Низкое энергопотребление и длительный ресурс

Разрушение сдвигом требует небольших энергозатрат. Мелкие фракции проходят через машину без повторного дробления, уменьшая износ рабочих органов.

Компактность и высокая адаптивность

Небольшие габариты и масса позволяют применять SMTR на подземных работах, в мобильных установках и при реконструкции действующих комплексов.

Точное регулирование крупности продукта

Конструкция снижает переизмельчение и обеспечивает равномерную крупность разгружаемого материала, что особенно важно при подготовке угля

Интеллектуальная защита и простое обслуживание

Гидромуфта и защита от заклинивания быстро реагируют на нештатные ситуации, упрощают устранение неисправностей и поддерживают непрерывность производства.

Технические параметры зубчато-валковой дробилки-грохота SMTR

Приведённые данные являются справочными. Для подбора оборудования по конкретному проекту обратитесь к инженерам SANME.

Модель	Межосевое расстояние, мм	Крупность питания, мм	Крупность продукта, мм	Производительность, т/ч	Мощность двигателя, кВт
SMTR0508C	500	≤500	≤150	70–150	45–55
SMTR0512C	500	≤500	≤150	100–280	90–110
SMTR0516C	500	≤500	≤150	150–420	110–132
SMTR0520C	500	≤500	≤150	200–620	132–160
SMTR0508M	500	≤250	≤80	120–200	55–75
SMTR0512M	500	≤250	≤80	160–300	90–110
SMTR0516M	500	≤250	≤80	220–400	110–132
SMTR0520M	500	≤250	≤80	260–500	132–160
SMTR0508F	500	≤150	≤30	60–90	55–75
SMTR0512F	500	≤150	≤30	80–120	90–110
SMTR0516F	500	≤150	≤30	120–250	110–132
SMTR0520F	500	≤150	≤30	220–300	132–160
SMTR0715C	625	≤800	≤175–300	400–800	132–160
SMTR0720C	625	≤800	≤175–300	800–1300	160–200
SMTR0730C	625	≤800	≤175–300	1200–2500	250–280
SMTR0715M	625	≤300	≤60–100	250–600	2×(75–90)
SMTR0720M	625	≤300	≤60–100	400–1000	2×(110–160)
SMTR0730M	625	≤300	≤60–100	800–1500	2×(160–200)
SMTR0715F	625	≤200	≤30	160–400	2×90
SMTR0720F	625	≤200	≤30	250–700	2×132
SMTR0730F	625	≤200	≤30	450–1000	2×200
SMTR0815C	750	≤800	≤175–300	500–1500	160–200
SMTR0820C	750	≤800	≤175–300	700–2500	200–250
SMTR0830C	750	≤800	≤175–300	1200–3500	250–355
SMTR0815M	750	≤350	≤80	300–800	2×(90–160)
SMTR0820M	750	≤350	≤80	500–1300	2×(132–200)
SMTR0830M	750	≤350	≤80	1000–1800	2×(160–280)
SMTR1215C	1000	≤1000	≤200–300	1000–2000	2×(160–200)
SMTR1220C	1000	≤1000	≤200–300	2000–3000	2×(160–250)
SMTR1230C	1000	≤1000	≤200–300	3000–4500	2×(200–315)
SMTR1420C	1300	≤1300	≤200–350	4000–5000	2×(200–280)
SMTR1428C	1300	≤1300	≤200–350	6000–7500	2×(250–400)
SMTR1436C	1300	≤1300	≤200–350	9000–10000	2×(280–630)
SMTR1520C	1500	≤1500	≤250–400	6000–7000	355–630
SMTR1530C	1500	≤1500	≤250–400	8000–9500	560–1120
SMTR1540C	1500	≤1500	≤250–400	13000–15000	800–1400

Эксплуатационные замечания

Подбор модели SMTR выполняется по максимальной крупности и составу питания, требуемой крупности продукта, производительности и свойствам материала. Табличные показатели являются справочными: фактическая производительность зависит от гранулометрического состава, влажности, прочности и режима подачи. Для проектного выбора необходимо подтвердить технологическую схему и исходные данные у инженеров SANME.
